Материнская плата Asus ROG Strix Z370-E Gaming — все, что нужно


В этой статье мы рассмотрим игровую материнскую плату Asus ROG Strix Z370-E Gaming серии Asus ROG (Republic Of Gamers) на чипсете Intel Z370 под процессоры Coffee Lake.



Комплектация и упаковка

Плата Asus ROG Strix Z370-E Gaming поставляется в небольшой по размерам коробке.

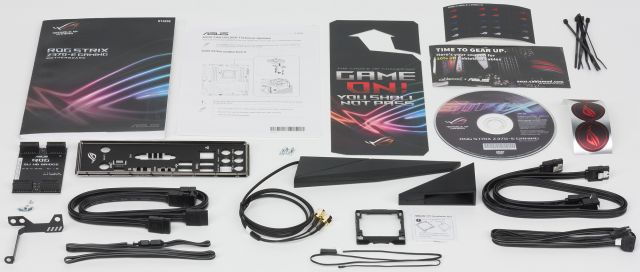

В комплект поставки входит руководство пользователя, DVD-диск с драйверами и утилитами, стикеры для кабелей, четыре SATA-кабеля (все разъёмы с защёлками, два кабеля имеют угловой разъём с одной стороны), заглушка для задней панели платы, мостик SLI на две видеокарты, антенна для Wi-Fi-модуля, кабель для подключения RGB-ленты, кабель для подключения адресуемой RGB-ленты, один термодатчик, набор стяжек для проводов, держатель для установки на плату дополнительного вентилятора размером 40×40 или 50×50 мм (сам вентилятор в комплект не входит) и пластиковая рамка для безопасной установки процессора в разъём.



Аппаратная конфигурация платы

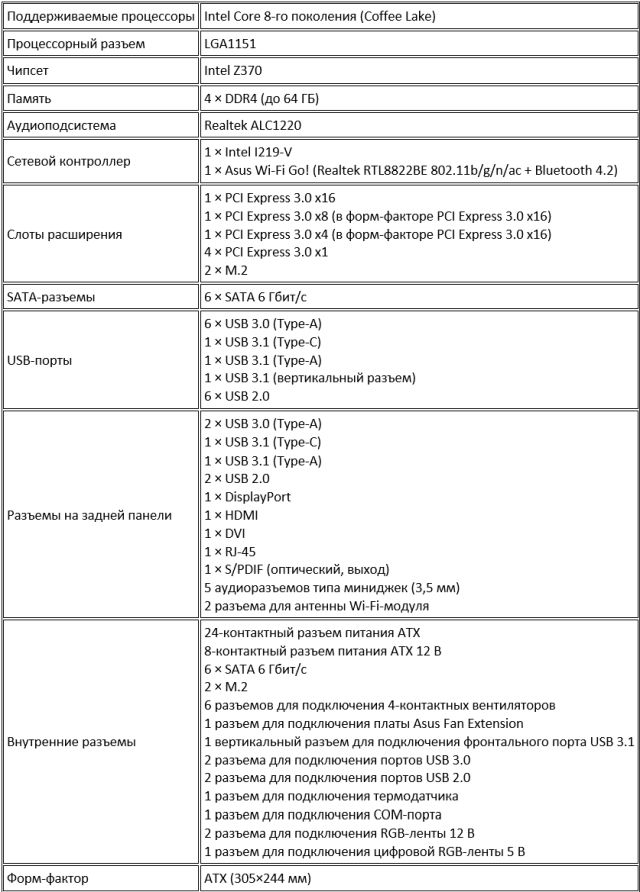

Сводная таблица характеристик платы Asus ROG Strix Z370-E Gaming приведена ниже, а далее мы рассмотрим все её особенности и функциональные возможности.

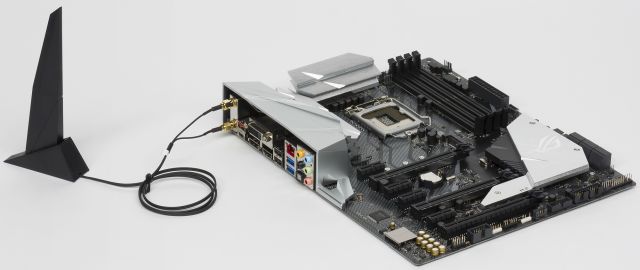

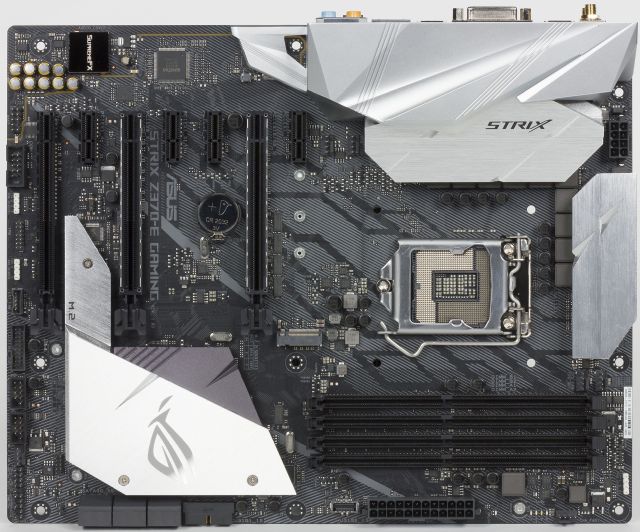

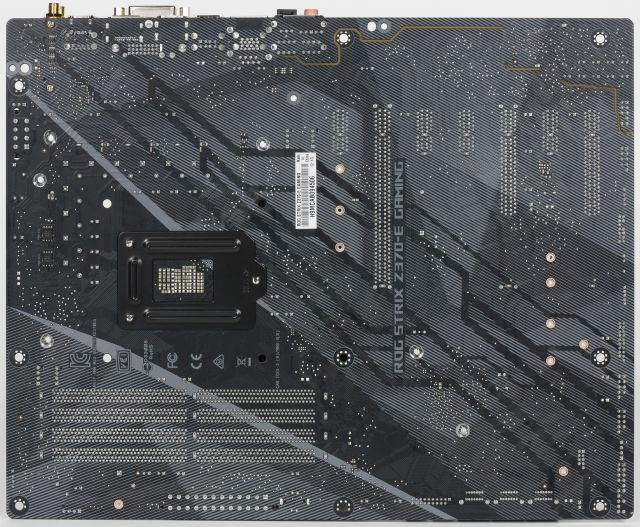

Плата Asus ROG Strix Z370-E Gaming выполнена в форм-факторе ATX (305×244 мм). Для её монтажа в корпус предусмотрены стандартные девять отверстий.


В основе платы новый чипсет Intel Z370. Соответственно, плата поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъёмом LGA1151.

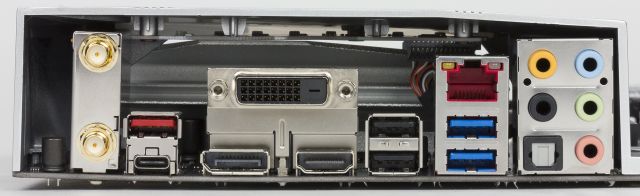

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы Display Port 1.2, DVI-D и HDMI 1.4.

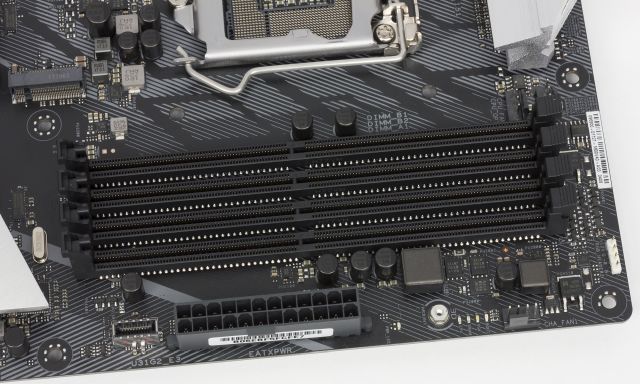

Для установки модулей памяти на плате Asus ROG Strix Z370-E Gaming предусмотрено четыре DIMM-слота. Поддерживается небуферизованная память DDR4 (non-EСС), а максимальный объём памяти составляет 64 ГБ (при использовании модулей ёмкостью по 16 ГБ).

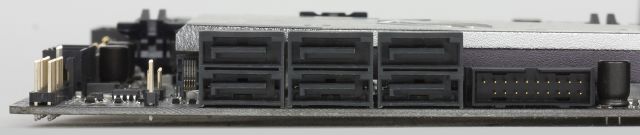

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.


Одной из особенностей платы является большое количество реализованных портов USB. Так, предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и три порта USB 3.1.

Все порты USB 2.0 и USB 3.0 реализованы непосредственно через чипсет Intel Z370. Два порта USB 2.0 и два порта USB 3.0 выведены на заднюю панель платы, а для подключения ещё четырёх портов USB 2.0 и четырёх портов USB 3.0 на плате имеется два разъёма USB 2.0 и два разъёма USB 3.0 (по два порта на разъем).

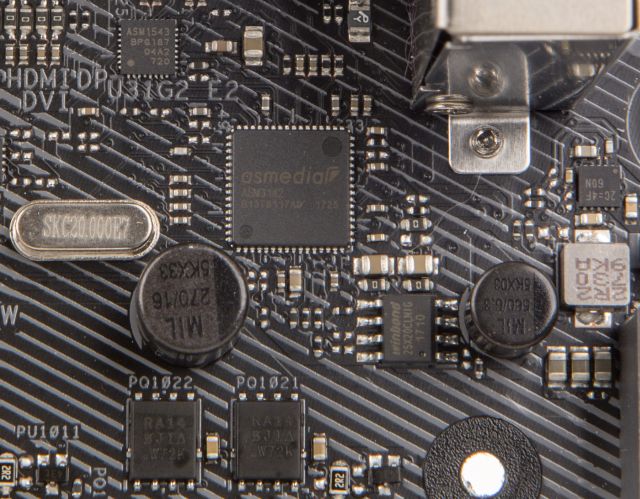

Два порта USB 3.1, выведенные на заднюю панель платы, реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету по двум линиям PCIe 3.0. Один из этих портов имеет разъём Type-A, а другой — Type-C.


На плате имеется и ещё один разъем вертикального типа (типичный для плат Asus разъём) для подключения фронтального порта USB 3.1, который реализован на базе ещё одного контроллера ASMedia ASM3142.

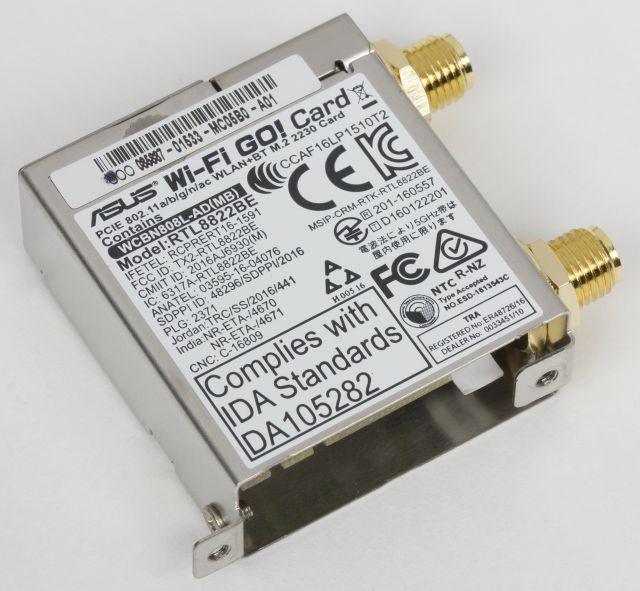

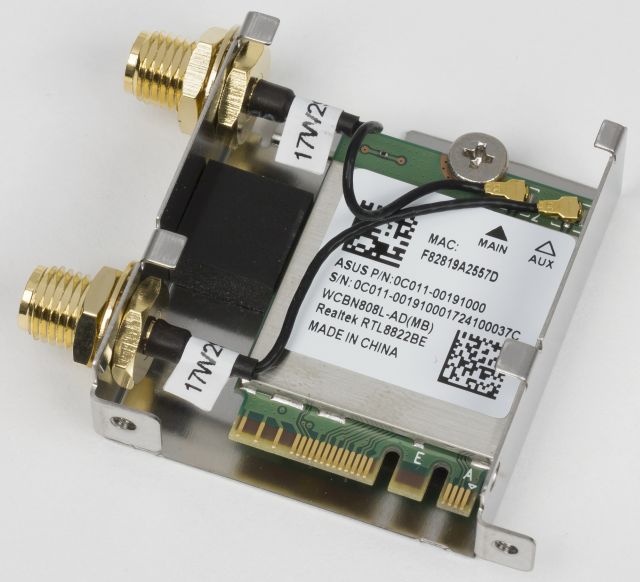

Для подключения к сети на плате Asus ROG Strix Z370-E Gaming предусмотрен гигабитный сетевой интерфейс и беспроводной интерфейс Wi-Fi 802.11b/g/n/ac. Гигабитный сетевой интерфейс реализован на базе контроллера физического уровня Intel I219-V (используется в сочетании с чипсетным контроллером MAC-уровня). Модуль Wi-Fi основан на базе контроллера Realtek RTL8822BE. Этот модуль устанавливается в разъём M.2 вертикального типа.


Для установки видеокарт, плат расширения и накопителей на плате предусмотрено три слота с форм-фактором PCI Express x16, четыре слота PCI Express 3.0 x1 и два разъёма M.2.


Первый (если считать от процессорного разъёма) слот с форм-фактором PCI Express x16 (PCIE_X16/X8_1) реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Это переключаемый слот, который может работать на скоростях x16/x8 (за переключение линий отвечают мультиплексоры-демультиплексоры линий PCIe 3.0 ASMedia ASM1480).

Второй слот с форм-фактором PCI Express x16 (PCIE_X8_2) также реализован на базе процессорных линий PCIe 3.0, но всегда работает на скорости x8. Другими словами, это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Третий слот с форм-фактором PCI Express x16 (PCIE_X4) реализован на базе чипсетных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Режим работы слота PCIE_X4 на базе чипсетных линий PCIe 3.0 никак не связан с работой остальных слотов, реализованных на базе процессорных линий PCIe 3.0. Режимы работы слотов PCIE_X16/X8_1/PCIE_X8_2, то есть слотов на базе 16 процессорных линий PCIe 3.0, могут быть следующие: x16/—, x8/x8.

Плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia (симметричный режим x8/x8), а также двух или трёх (в режиме x8/x8/x4) видеокарт AMD.

Слоты PCI Express 3.0 x1 реализованы через чипсет Intel Z370.

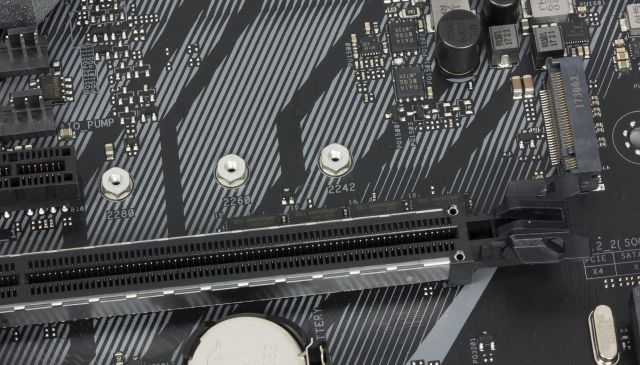

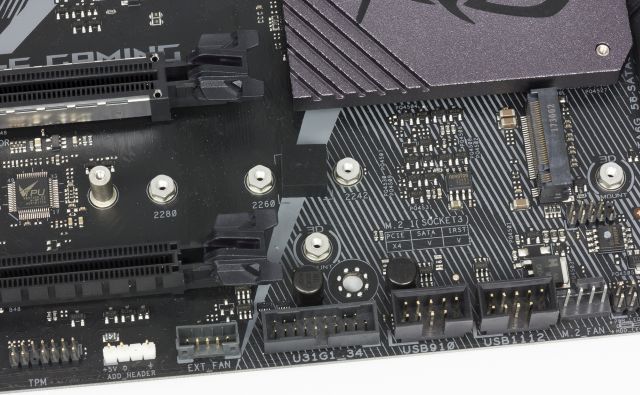

Кроме слотов PCI Express, на плате имеется два разъёма M.2, которые предназначены для SSD-накопителей с типоразмером 2242/2260/2280. Один разъём (M2_1) поддерживает накопители с интерфейсом PCIe 3.0 x4 и SATA, а другой (M2_2) — только накопители с интерфейсом PCIe 3.0 x4.

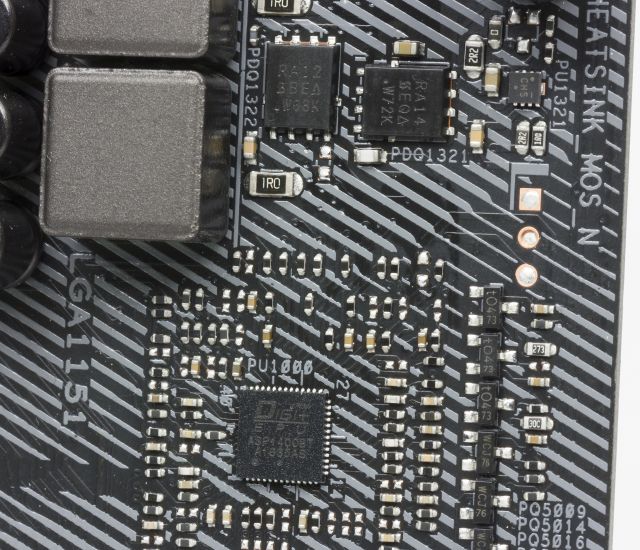

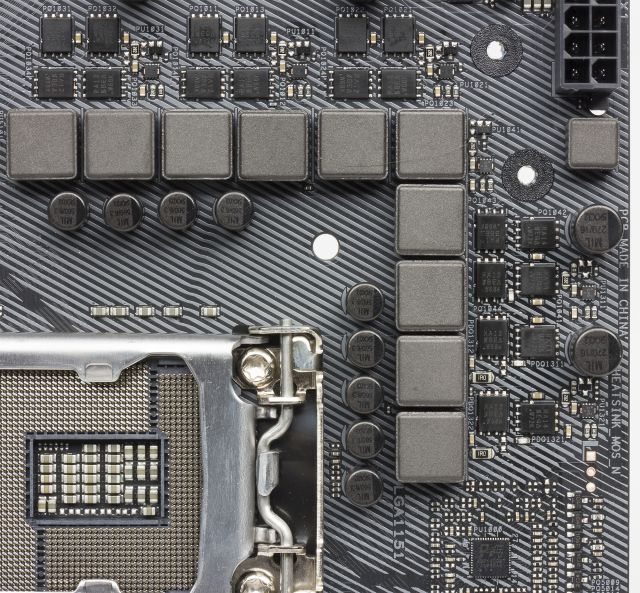

Как и большинство плат, модель Asus ROG Strix Z370-E Gaming имеет 24-контактный и 8-контактный разъёмы для подключения блока питания. Регулятор напряжения питания процессора на плате управляется PWM-контроллером ASP1400BT в сочетании с шестью MOSFET-драйверами. В самих каналах питания используются MOSFET-транзисторы SiRA12DP и SiRA14DP компании Vishay Intertechnology.

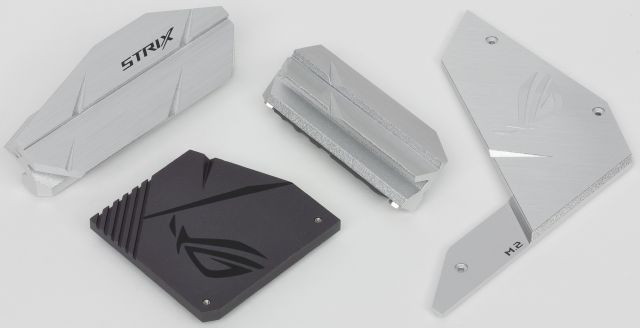

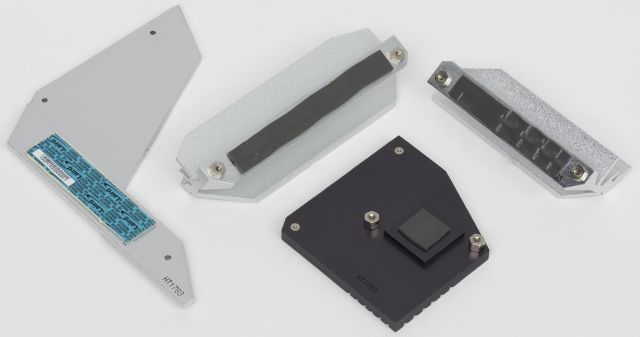

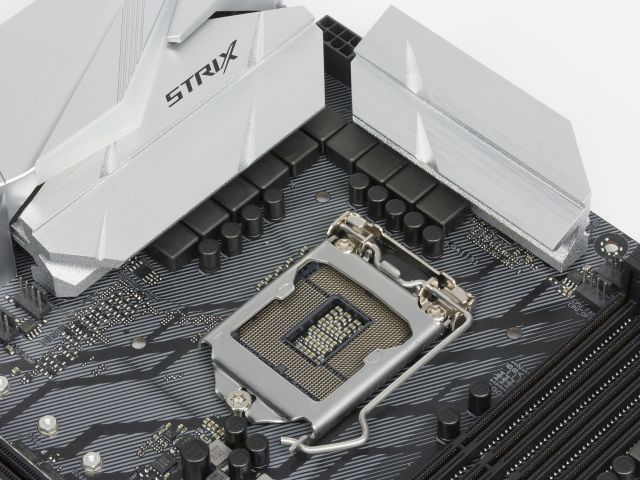

Система охлаждения платы состоит из трёх радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъёма и предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Ещё один радиатор состоит из двух частей. Одна часть предназначена для охлаждения чипсета, а вторая — для охлаждения SSD-накопителя, устанавливаемого в разъём M.2_1.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъёмов для подключения вентиляторов. Два разъёма предназначены для кулера процессора, еще два — для дополнительных корпусных вентиляторов. Один разъём может использоваться для подключения помпы СВО, а ещё один — для вентилятора охлаждения SSD-накопителя, устанавливаемого в разъём M.2. Кроме того, есть и разъём для подключения платы Asus Fan Extension (в комплектацию не входит), а также разъём для термодатчика.

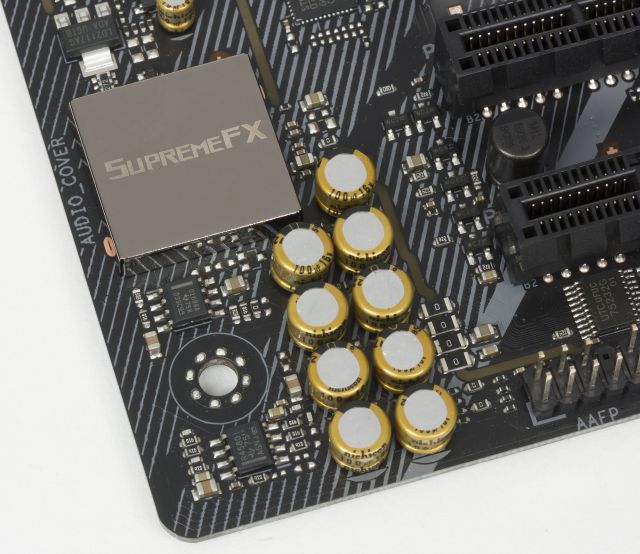

Аудиоподсистема платы Asus ROG Strix Z370-E Gaming основана на кодеке Realtek ALC1220 и изолирована на уровне слоев PCB от прочих компонентов платы. На задней панели платы предусмотрены пять аудиоразъёмов типа мини-джек (3,5 мм) и один оптический разъём S/PDIF (выход).



Как это работает

Теперь, после краткого знакомства с техническими характеристиками платы Asus ROG Strix Z370-E Gaming, посмотрим, что и с чем разделяется (если разделяется вообще), то есть хватает ли возможностей чипсета Intel Z370 для реализации всего того набора портов, слотов и контроллеров, который был рассмотрен выше, без разделения их друг с другом.

Напомним, чипсет Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причём всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, четыре слота PCI Express 3.0 x1, два разъёма M.2, сетевой контроллер, Wi-Fi-модуль и два контроллера ASMedia ASM3142. Всё это в совокупности требует 22 порта PCIe 3.0. Кроме того, задействуется шесть портов SATA и шесть портов USB 3.0, а это ещё 12 HSIO-портов. Другими словами, всего получается 34 порта HSIO. И это мы ещё не учли, что один разъём M.2 может работать в SATA-режиме. Понятно, что без разделения портов и разъёмов тут не обойтись.

Разъём M.2_1 разделяется по линии SATA c портом SATA#1, то есть если разъем M.2 используется в режиме SATA, то порт SATA#1 будет недоступен. И наоборот, если используется порт SATA#1, то разъём M.2 доступен только в режиме PCIe 3.0 x4.

Разъем M.2_2 разделяется с портами SATA#5 и SATA#6 следующим образом. Два HSIO-порта чипсета могут конфигурироваться либо как два порта SATA (SATA#5, SATA#6), либо как два порта PCIe 3.0. Если эти порты конфигурируются как два порта PCIe 3.0, то в совокупности с ещё двумя чипсетными портами PCIe 3.0 получаем четыре порта PCIe 3.0, которые используются для разъёма M.2_2 в режиме PCIe. Если же задействуются порты SATA#5 и SATA#6 (то есть два HSIO-порта чипсета конфигурируются как два порта SATA), то разъём M.2_2 доступен только в режиме PCIe 3.0 x2. Режим работы разъёма M.2_2 задаётся в настройках BIOS.

Кроме того, один контроллер ASMedia ASM3142, на базе которого реализован вертикальный разъём для подключения фронтального порта USB 3.1, разделяется с двумя слотами PCI Express 3.0 x1 (PCIE_x1_2 и PCIE_x1_4). Режим работы (слоты PCIE_x1_2 и PCIE_x1_4 или контроллер ASMedia ASM3142) задаётся в настройках BIOS.

С учетом указанных разделений на плате задействованы все 30 высокоскоростных портов чипсета: 18 портов PCIe 3.0, 4 порта SATA и 6 портов USB 3.0. Ещё два чипсетных HSIO-порта могут конфигурироваться либо как два порта SATA, либо как два порта PCIe 3.0.

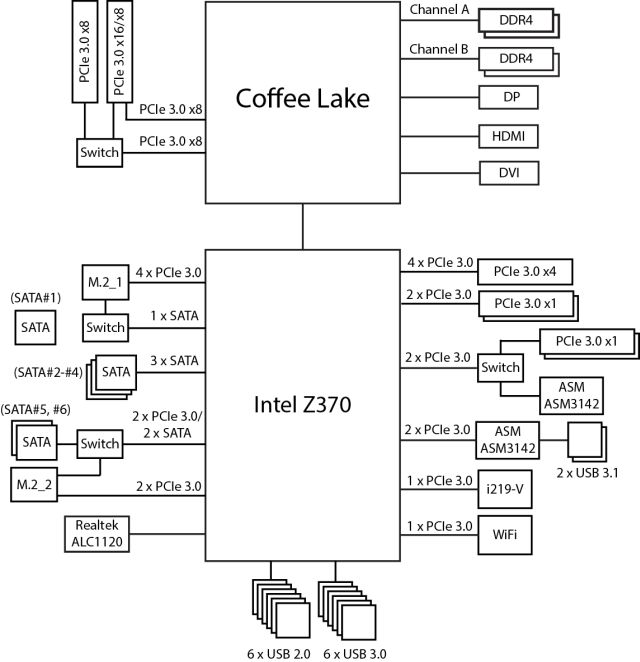

Блок-схема платы Asus ROG Strix Z370-E Gaming показана на рисунке.



Дополнительные особенности

Плата Asus ROG Strix Z370-E Gaming не относится к топовому сегменту и дополнительных особенностей у неё не так много. Здесь нет ни индикатора POST-кодов, ни каких-либо кнопок. Есть лишь перемычка CLRTC для сброса настроек BIOS и двухпозиционная перемычка CPU_OV, которая позволяет задавать более высокие значения напряжения на процессоре при его разгоне.

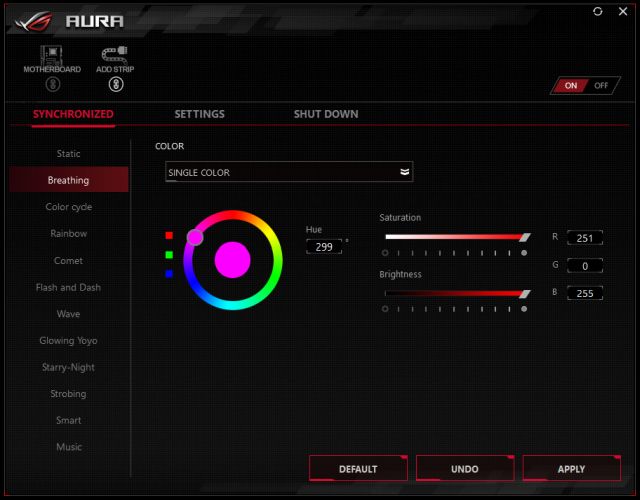

Единственное, что можно отметить, это реализация RGB-подсветки кожуха панели разъёмов. Подсветка кожуха довольно яркая и выразительная. Настраивается подсветка традиционно с использованием утилиты Asus Aura Sync, которая позволяет выбрать цвет подсветки и различные эффекты.


Но больше на плате ничего не подсвечивается.

Кроме подсветки кожуха панели разъёмов, на плате есть три разъёма для подключения светодиодных лент. Два четырёхконтактных разъёма (12V/G/R/B) предназначены для подключения светодиодных лент с питанием 12 В типа 5050 RGB LED, а один трёхконтактный (5V/D/G) разъём — для подключения цифровой ленты WS2812B c индивидуально адресуемыми светодиодами. Управление светодиодными лентами осуществляется через ту же утилиту Asus Aura Sync, которая используется для управления подсветкой платы.

Среди дополнительных особенностей можно также отметить наличие пятиконтактного разъёма для подключения платы Fan Extension, которая позволяет подключать дополнительные вентиляторы и термодатчики, а также наличие разъёма для подключения COM-порта (хотя вряд ли это кому-то сегодня нужно).

И последнее, о чем стоит упомянуть, — это наличие специальных монтажных отверстий для крепления на плату моддинговых элементов, сделанных на 3D-принтере.


UEFI BIOS

Конечно, ничего такого особенного, чего бы не было на других платах Asus на базе чипсета Intel Z370, в UEFI BIOS платы Asus ROG Strix Z370-E Gaming нет. Собственно, так и должно быть. Всё стандартно, типично и функционально.

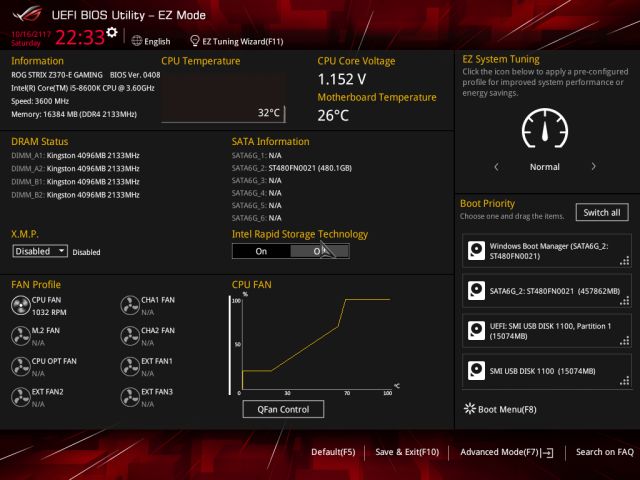

Есть два режима отображения: упрощённый (EZ Mode) и расширенный (Advanced Mode).


В режиме Advanced Mode для настройки используются восемь стандартных вкладок: My Favorites, Main, Ai Tweaker, Advanced, Monitor, Boot, Tool, Exit.

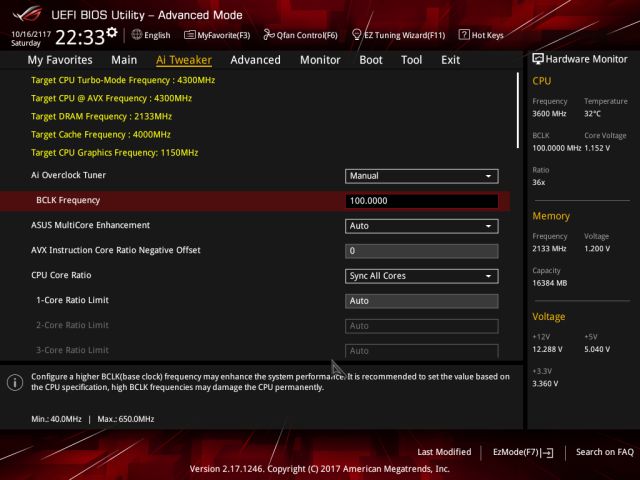

Все настройки, предназначенные для разгона системы, собраны на вкладке Ai Tweaker. На этой вкладке можно поменять частоту BCLK (BCLK Frequency) и коэффициент умножения (CPU Core Ratio).

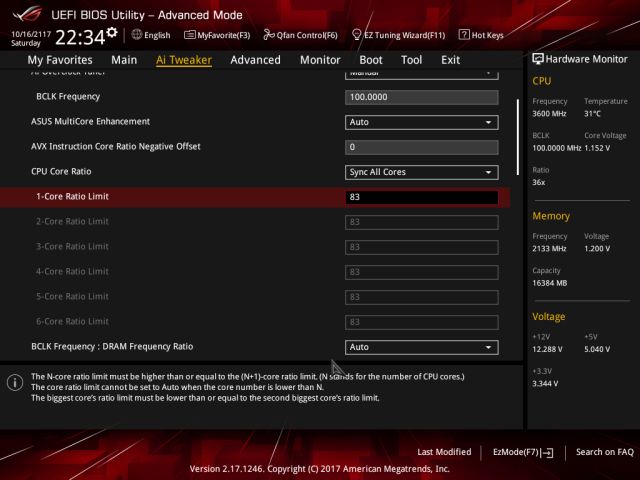

Частота BCLK меняется до 650 МГц, а максимальный коэффициент умножения может быть равен 83.


Кроме того, можно произвести и более тонкую настройку работы процессора. В частности, можно задавать максимальный коэффициент умножения для каждого случая числа активных ядер и настраивать технологию динамического разгона (Turbo Boost).

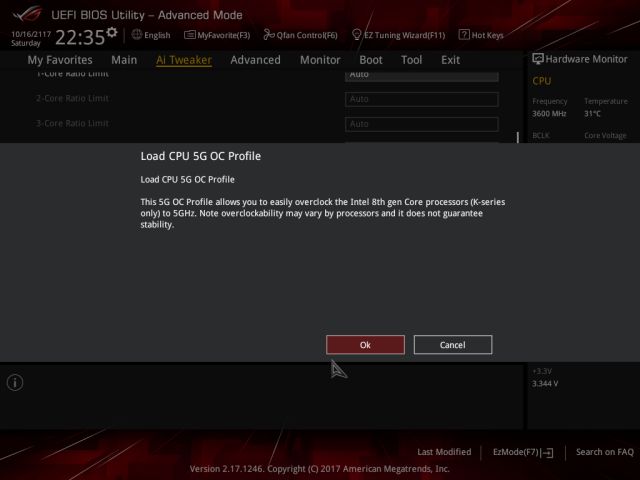

Можно воспользоваться и разгонным пресетом. В частности, предусмотрен пресет разгона до частоты 5,0 ГГц.

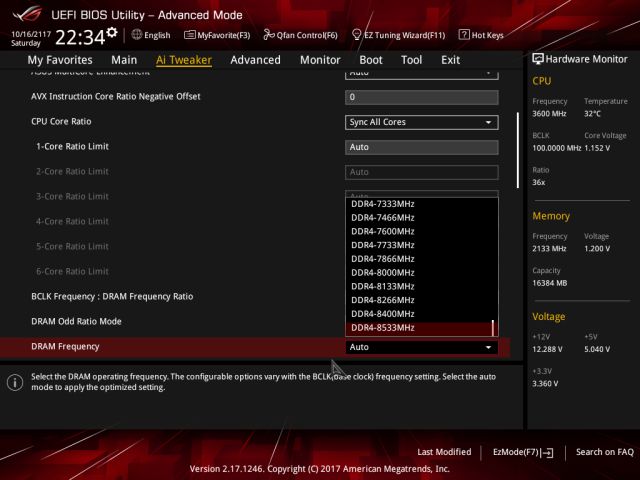

Естественно, имеется возможность разгонять память, изменяя её частоту и тайминги. Максимальная частота памяти DDR4 составляет 8533 МГц (при частоте BCLK 100 МГц).

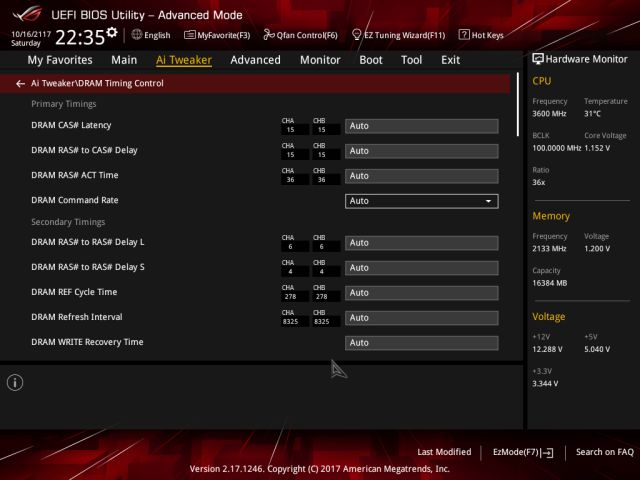

Естественно, можно настраивать тайминги памяти.

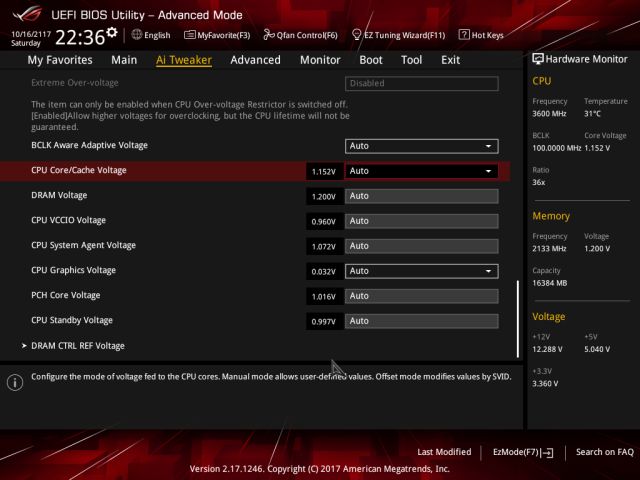

Можно задавать напряжение питания ядра процессора, памяти и пр.

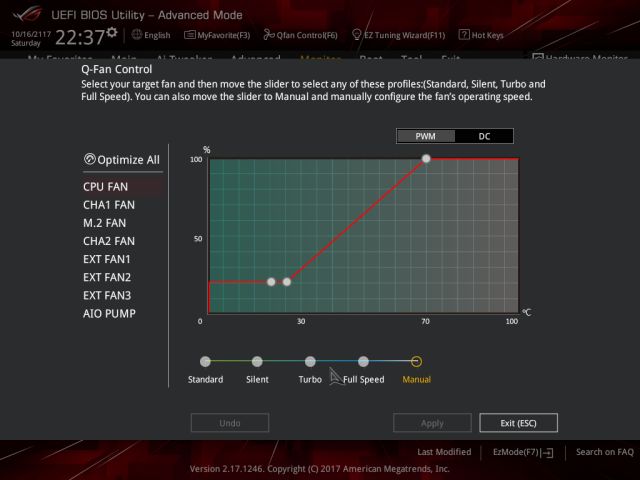

И конечно же, в UEFI BIOS Setup можно настроить скоростной режим работы вентиляторов.



Diagnosis

Плату Asus ROG Strix Z370-E Gaming вполне можно рассматривать как классический вариант решения на чипсете Intel Z370. С одной стороны, она довольно простая (для решения на базе чипсета Intel Z370), с другой стороны, все, что нужно и даже больше, на плате есть.

Действительно, кроме традиционных портов SATA имеется два разъёма M.2, что позволит создать очень высокопроизводительную подсистему хранения данных. К примеру, два M.2 накопителя с интерфейсом PCIe 3.0 x4 можно объединить в RAID 0 и использовать этот массив в качестве системного накопителя, а более медленные, но ёмкие HDD можно подключить к SATA-портам. Впрочем, даже одного M.2 накопителя с интерфейсом PCIe 3.0 x4 будет вполне достаточно для высокопроизводительного ПК.

Добавим сюда наличие современных портов USB 3.1, возможность установки двух видеокарт в режиме Nvidia SLI или AMD CrossFireX, а также наличие беспроводного Wi-Fi-модуля.

Если в сочетании с платой используется процессор K-серии, то UEFI BIOS платы предоставляет отличные возможности для разгона процессора. Кроме того, можно создать эффективную, настраиваемую систему охлаждения.

Что отличает данную плату от топовых решений — так это отсутствие навороченной подсветки, которая, кстати сказать, нужна далеко не всем. Однако отсутствие навороченной подсветки в данном случае не означает, конечно, что её нельзя создать. На плате имеется аж три разъёма для подключения светодиодных лент. Так что любителям прозрачных корпусов тут будет чем заняться.

Если вам нужен производительный, функциональный компьютер без излишних понтов, то Asus ROG Strix Z370-E Gaming — это отличный вариант. Розничная стоимость платы на момент публикации статьи составляла около 16 тысяч рублей.
